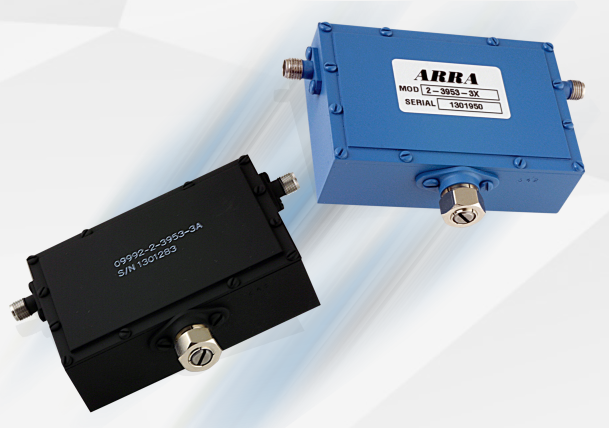

Arra低频衰减器 3-30 dB

2022/9/16 9:27:02

浏览次数: 10

3 dB低频衰减器

低相位衰减器具有在3 dB范围内的高分辨率修整，并且相位长度变化最小。这些单元在其频率范围内还具有出色的平坦度。

这些单元利用带有锁定装置的多转，固定轴。

Arra低频衰减器 3-30 dB

30 dB低频衰减器

这一系列的连续可变衰减器利用独特的方法在30 dB动态范围内改变衰减水平，并且即使相长几乎没有变化，在指定频率范围内，衰减的低频灵敏度也得以保持。

这些单元利用带有锁定装置的多转，固定轴。

重要参数

3 dB一般规格

频率频带：从350-4400 MHz

射频功率：平均5瓦

衰减相位：最大12°

连接器： SMA母标准

表面处理：符合MIL-C-22750的ARRA蓝色
