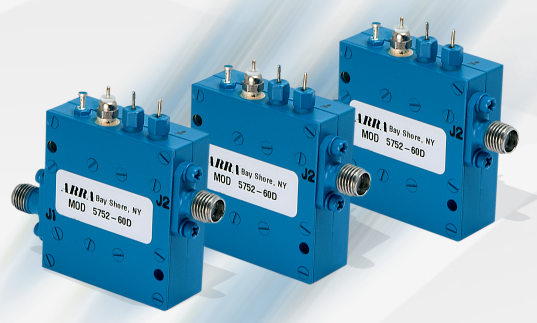

电压控制，衰减器/调制器

产品详情介绍

这些模型是压控衰减器或调制器。集成的混合线性化器可实现
每伏10 dB的控制功能。这些单元的插入损耗低，并且在所有设置下均不反射。


电压控制衰减器/调制器

频率范围
（GHz）
插入
损耗（dB）
驻波比
（最大值）
噪声与频率
（±dB）
大纲
型号。 *
1.0-2.01.61.50.3-1.61个3752-60D
2.0-4.01.81.50.3-1.624752-60D
2.5-5.021.60.3-1.624-5752-60D
4.0-8.02.41.70.3-1.635752-60D
5.0-10.02.61.70.5-1.635-6752-60D
6.0-12.02.71.80.7-1.636752-60D
8.0-18.02.7 *2.00.7-1.646-9752-60D


重要参数


一般规格


频率范围：1.0-18.0 GHz


衰减范围：0-60 dB


射频功率： +20 dBm，生存+30 dBm


控制电压：0-6伏


连接器：SMA母头
