在这种配置中，外设被配置为产生大多数电流模式的固定频率电源。COG是一个互补的输出发生器。其功能是通过由上升沿和下降沿输入组成的可编程死区产生互补输出。CCP配置为产生可编程频率上升沿。当电流超过斜率补偿器的输出时，比较器C1产生一个下降沿。CCP可以与C1结合产生占空比。一些拓扑，如升压、反激或SEPIC，需要占空比。运算放大器OPA用于提供反馈和补偿。在图中，DAC为运算放大器提供基准电压，但如果不需要可编程电压，固定基准电压源(FVR)也可以用来为运算放大器提供基准电压。斜率补偿器可以通过比较器或COG复位。其工作原理是利用可编程吸电流来衰减已预充电至其输入端(本例中为OPA)设置的电平的电容。这个电源配置非常好用。以下是LED串中升压电源的调节电流示例。
升压LED电源示例
在构建了硬件并对其进行测试之后，您只需要实现一些基本功能来增加您的智能，如下所示：

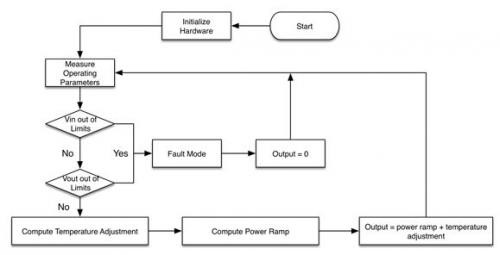

LED驱动器流程图

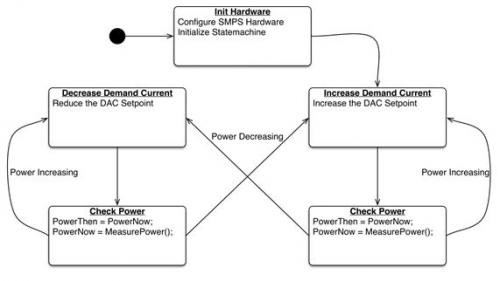

点状态机

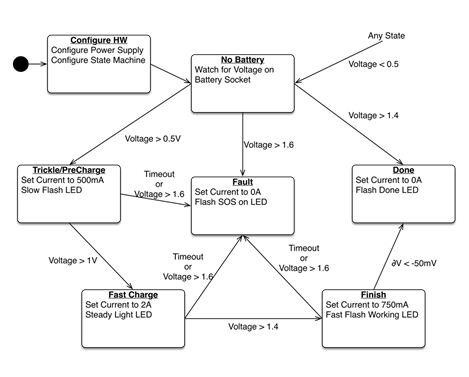

电池充电器状态机
结论
增加电源的最终效果比单独使用器件强很多。集成可以采取以下形式：仅将MCU连接到现有的SMPS设计，通过高性能dsPIC建立全数字SMPS，或者使用混合信号MCU将模拟SMPS功能和MCU集成到单个芯片上。
