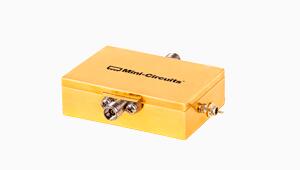

ZVA-443HGX+增益块，10-43500 MHz

2022/11/9 14:24:58
浏览次数: 11

Mini Circuits的ZVA-443HGX+是一款同轴、高增益和通用宽带放大器，工作频率为10MHz至43.5 GHz1。该型号在+9至+15 V的单一正电源范围内运行，允许用户选择所需工作电压。内部DC-DC转换电路在整个输入电压范围内保持恒定的效率。这个放大器具有多种直流保护功能，如过电压、反向电压和浪涌电流如果在操作过程中操作不当，放大器不会损坏。放大器能够提供超过+11 dBm的饱和RF并且具有典型的3.5dB的良好噪声系数性能。高达26.5GHz。宽带操作与高增益相结合，使该模型成为测试和仪器应用的理想选择。

ZVA-443HGX+增益块，10-43500 MHz

连接器类型：2.92mm
在线留言询价
