PE3003LF使用RG400同轴、RoHS的SMA公头至SMA公直角电缆

2022/11/16 14:42:59

浏览次数: 6

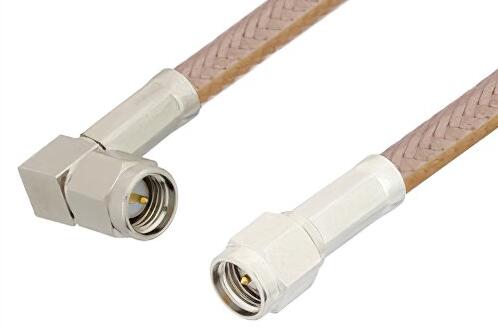

　　使用RG400同轴、RoHS的SMA公头至SMA公直角电缆

　　PE3003LF是使用RG400同轴电缆的SMA公头至SMA公接头直角电缆。此Pasternack SMA公头至SMA公直角电缆组件使用50欧姆SMA作为连接器1，50欧姆SMB作为连接器2。SMA至SMA直角同轴电缆组件使用90度直角同轴电缆连接器。

　　我们的公SMA到公SMA直角电缆组件使用50欧姆的柔性电缆类型。Pasternack PE3003LF SMA公头至SMA公接头直角电缆组件采用RG400同轴电缆，最大VSWR为1.4:1。
