PE3013使用RG58同轴的SMA公头至N母头隔板电缆

2022/11/16 14:44:40

浏览次数: 8

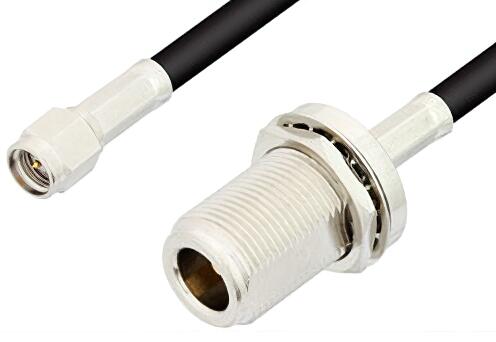

　　使用RG58同轴的SMA公头至N母头隔板电缆

　　PE3013是使用RG58同轴电缆的SMA公到N型母隔板电缆。此Pasternack SMA公头至N型母头隔板电缆组件将50欧姆SMA用于连接器1，50欧姆N型用于连接器2。

　　我们的外螺纹SMA到内螺纹N型隔板电缆组件使用50欧姆的柔性电缆类型。Pasternack PE3013 SMA公头至N型母头隔板电缆组件由RG58同轴电缆构成。
