PE3020使用RG58同轴的BNC公到BNC公直角电缆

2022/11/16 15:01:26

浏览次数: 6

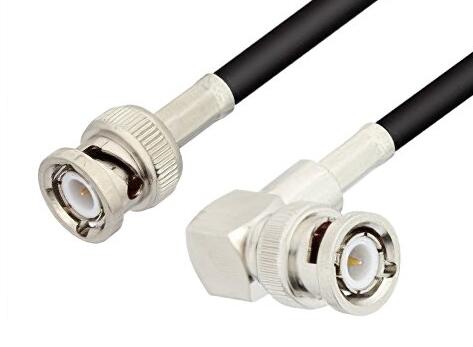

　　使用RG58同轴的BNC公到BNC公直角电缆

　　PE3020是使用RG58同轴电缆的BNC公头至BNC公接头直角电缆。此Pasternack BNC公头至BNC公直角电缆组件使用50欧姆BNC作为连接器1，50欧姆BNB作为连接器2。BNC至BNC直角同轴电缆组件使用90度直角同轴电缆连接器。

　　我们的公BNC到公BNC直角电缆组件使用50欧姆的柔性电缆类型。Pasternack PE3020 BNC公到BNC公直角电缆组件由RG58同轴电缆构成，最大VSWR为1.4:1。
