PE7000-1 固定1 dB衰减器

2022/11/16 15:13:50

浏览次数: 9

　　1 dB固定衰减器，BNC公头至BNC母头黄铜镍体，额定功率为1瓦，最高2 GHz

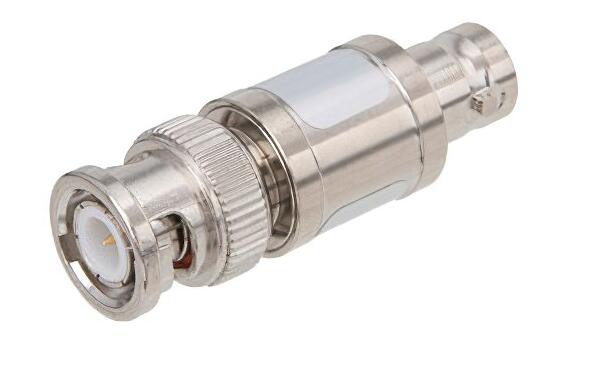

PE7000-1 固定1 dB衰减器

　　PE7000-1是来自Pasternack的固定1 dB衰减器。这种1dB衰减器是一种在线电阻PI衰减器衬垫设计。我们的同轴50欧姆衰减器按照精确的射频/微波行业规范制造。

　　该BNC衰减器的1侧为男性，2侧为BNC女性连接器。Pasternack PE7000-1 1 dB衰减器额定频率高达2 GHz。我们的微波衰减器在规定的衰减值下额定为1瓦。

　　我们的固定RF衰减器PE7000-1与从Pasternack的生产工厂购买的产品（通过ISO 9001:2015认证）同一天发货。该1dB衰减器是当天全球发货的40000多个RF、微波和毫米波产品的一部分，包括定制电缆组件。
