Raditek放大器的频带覆盖1MHz至96GHz

2022/11/22 10:08:34
浏览次数: 7

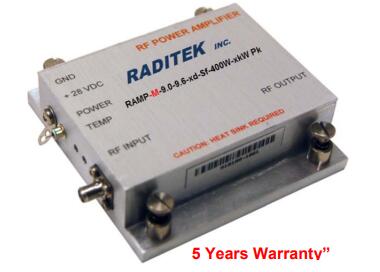

　　Raditek放大器的频带覆盖1MHz至96GHz，功率范围为几千瓦至15千瓦。


　　Raditek固态放大器包括砷化镓（GaAs）或硝酸镓（GaN）有源器件：这些器件进行实际放大。简单地说，GaAs具有最佳线性，GaN具有最佳效率。

Raditek放大器的频带覆盖1MHz至96GHz


　　应用程序众多；我们的重点通常是射频和微波应用（如无线电发射机）的射频高功率产生。级间放大器，癌症治疗用医用放大器，接收机用低噪声放大器


　　功率放大器设计用于增加负载的可用功率。功率放大器电路（输出级）对于模拟设计分为A、B、AB和C类，对于开关设计分为D和E类。功率放大器等级基于放大装置通过电流的每个输入周期（导通角）的比例。流动角度与放大器功率效率密切相关。


　　对于我们的微波放大器，我们专注于固态器件，如GaAs FET、IMPATT二极管、硝酸镓GaN IMFET等。


　　放大器主要由其频率覆盖范围、输出功率（CW或峰值）来确定。所有放大器都有增益，这是一个将输出信号的幅度与输入信号相关的乘法因子。通常表示为输出功率与输入功率（功率增益），通常以分贝（dB）表示。增益也可以指定为输出电压与输入电压的比率（电压增益）。放大器功率增益取决于源阻抗和负载阻抗


　　放大器RF


　　SSPA放大器GaAs


　　SSPA，机架式模块/砖


　　功率放大器


　　增益块放大器


　　低噪声放大器（LNA）


　　ISM频带放大器


　　覆盖30MHz至96GHz的微波放大器
