SA636低压高性能混频器FM IF系统，具有高速RSSI

2022/11/22 13:50:31
浏览次数: 26

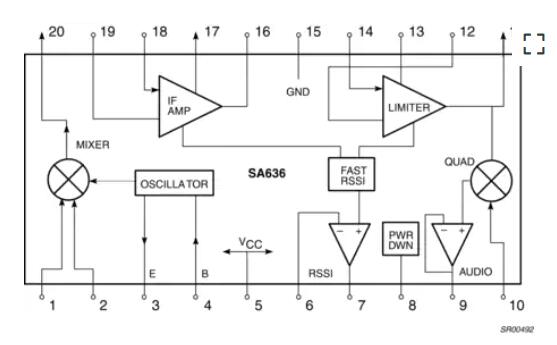

　　　SA636是具有高速RSSI的低功耗高性能单片FM IF系统，集成了一个混频器/振荡器、两个限幅中频放大器、正交检波器、对数接收信号强度指示器(RSSI)、电压调节器、宽带数据输出以及快速RSSI运算放大器。SA636采用20引脚SSOP（紧缩小型封装）和HVQFN20（四侧扁平封装）。

SA636低压高性能混频器FM IF系统，具有高速RSSI


　　SA636专门针对高带宽便携式通信应用而设计，工作电压可低至2.7 V。RF部分与著名的SA605类似。数据输出具有600 kHz的最小带宽。设计该输出用于解调宽带数据。RSSI输出已放大。RSSI输出可以访问反馈针脚。因此，设计人员能够调整输出电平或添加滤波。

　　SA636集成了掉电模式，在针脚POWER_DOWN_CTRL为低电平时可关断该器件。掉电逻辑电平与高输入阻抗CMOS和TTL兼容。

特性

宽带数据输出（最小600kHz）

RSSI快速上升和下降时间

低功耗：3V时典型为6.5mA

混频器输入>500 MHz

240 MHz时混频器转换功率增益为11 dB

240 MHz时混频器噪声系数为12 dB

XTAL振荡器有效频率为150 MHz（可注入LC振荡器至1 GHz本地振荡器）

92 dB中频放大器/限幅器增益

25 MHz限幅器小信号带宽

动态范围超过90 dB的温度补偿对数接收信号强度指示器（RSSI）

RSSI输出内部运算放大器

带轨到轨输出的内部运算放大器

外部组件数量低；适用于晶体/陶瓷/LC滤波器

出色的灵敏度：0.54μV进入50Ω匹配网络，用于12 dB SINAD（信噪失真比），用于1 kHz音调，RF为240 MHz，IF为10.7 MHz

10.7 MHz滤波器匹配（330Ω）

断电模式（ICC=200μA）

ESD保护超过JESD22-A114规定的2000 V HBM和JESD22-C101规定的1000 V CDM

闭锁测试按照JEDEC标准JESD78 II级B级进行

目标应用DECT（欧洲数字无绳电话）

数字无绳电话

数字蜂窝电话

便携式高性能通信接收机

单变频VHF/UHF接收机

FSK和ASK数据接收器

无线区域网路
