SA630D单刀双掷(SPDT)开关

2022/11/22 13:56:02

浏览次数: 8

SA630是一款宽带RF开关，以BiCMOS技术制造并采用了片上CMOS/TTL兼容驱动器。其主要功能是在DC至1 GHz的频率范围内将信号从一条50 Ω通道切换至另一条通道。此开关由施加至使能通道1引脚(ENCH1)的CMOS/TTL兼容信号激活。

SA630D单刀双掷(SPDT)开关

极低的电流消耗使SA630成为便携式应用的理想选择。极佳的隔离和低损耗使其成为PIN二极管的合适替代产品。

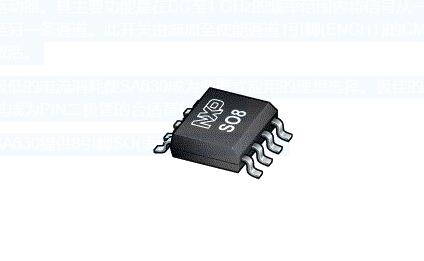

SA630提供8引脚SO(表面贴装微型)封装。
