PE3C0441 使用RG316同轴电缆的插孔隔板电缆，RoHS

2022/11/24 14:07:17

浏览次数: 11

PE3C0441是使用RG316同轴电缆的1.0/2.3插孔隔板至1.0/2.3插头隔板电缆。此Pasternack 1.0/2.3插孔隔板至1.0/2.3插头隔板电缆组件使用50欧姆1.0/2.3用于连接器1，50欧姆1.0/23用于连接器2。

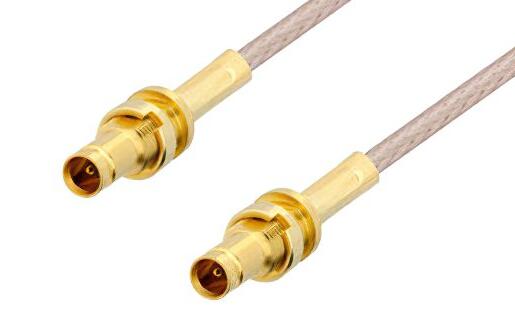

1.0/2.3插孔隔板至1.0/2.3使用RG316同轴电缆的插孔隔板电缆，RoHS

我们的插孔1.0/2.3隔板到插孔1.0/2.2隔板电缆组件使用50欧姆的柔性电缆类型。Pasternack PE3C0441 1.0/23插孔隔板至1.0/2.3插孔隔板电缆组件采用RG316同轴电缆制成。
