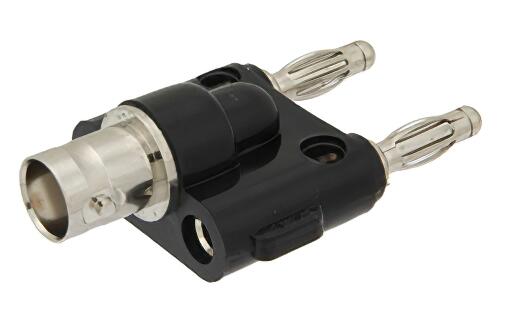

PE9008双香蕉插头至50欧姆BNC母适配器

2022/11/24 14:10:39

浏览次数: 6

　　Double Banana适配器PE9008是Pasternack提供的40000多个射频、微波和毫米波组件之一。我们的双香蕉到BNC适配器是一个系列间同轴适配器设计。该50欧姆双香蕉适配器是根据RF组件行业规范精密制造的。

　　双香蕉插头到BNC母适配器是订购当天发货的众多射频组件之一。PE9008插头双香蕉到母BNC适配器具有直体。这款Pasternack直双香蕉同轴适配器是一款同轴射频适配器。

　　我们的插头Double Banana到母BNC适配器PE9008在购买当天从我们的工厂发货，并通过ISO 9001:2015认证。这款Double Banana to BNC射频适配器是当天全球发货的40000多种射频、微波和毫米波产品的一部分，包括定制电缆组件。
