50欧姆BNC公头到双香蕉接线柱插孔适配器

2022/11/24 14:12:12
浏览次数: 8

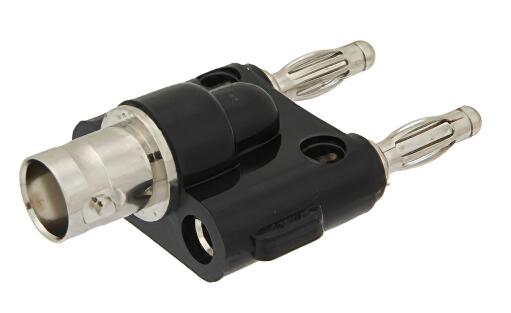

　　BNC适配器PE9011是Pasternack提供的40000多个射频、微波和毫米波组件之一。我们的BNC到双香蕉接线柱适配器是一种系列间同轴适配器设计。此50欧姆至BNC适配器是根据RF组件行业规范精密制造的。

50欧姆BNC公头到双香蕉接线柱插孔适配器


　　BNC公插头到双香蕉接线柱适配器是许多RF组件中的一种，它们在订购时当天发货。PE9011公BNC至插孔双香蕉接线柱适配器具有直体。这款Pasternack直BNC同轴适配器是一款同轴射频适配器。


　　我们的公BNC到插孔双香蕉接线柱适配器PE9011在购买的同一天从我们的工厂发货，并通过ISO 9001:2015认证。这款BNC到Double Banana Binding Post射频适配器是当天全球发货的40000多种射频、微波和毫米波产品的一部分，包括定制电缆组件。
