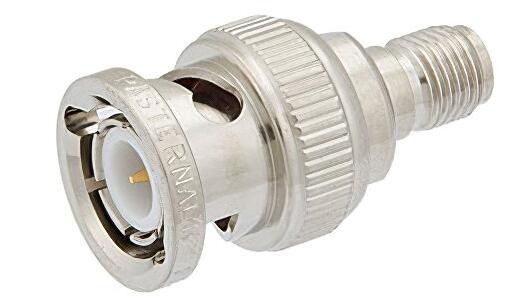

PE9073 SMA母螺纹至BNC公螺纹适配器

2022/11/24 14:23:15

浏览次数: 7

　　SMA适配器PE9073是Pasternack提供的40000多个射频、微波和毫米波组件之一。我们的SMA到BNC适配器是系列间同轴适配器设计。该50欧姆SMA适配器是根据RF组件行业规范精密制造的，最大频率为4 GHz。

　　SMA母适配器到BNC公适配器是订购当天发货的众多射频组件之一。PE9073 SMA母螺纹到BNC公螺纹适配器具有直的主体。该Pasternack直SMA同轴适配器是一种直列RF适配器。

　　我们的SMA母接头到BNC公接头PE9073在购买的同一天从我们通过ISO 9001:2015认证的工厂发货。该SMA至BNC射频适配器是当天全球发货的40000多种射频、微波和毫米波产品的一部分，包括定制电缆组件。
