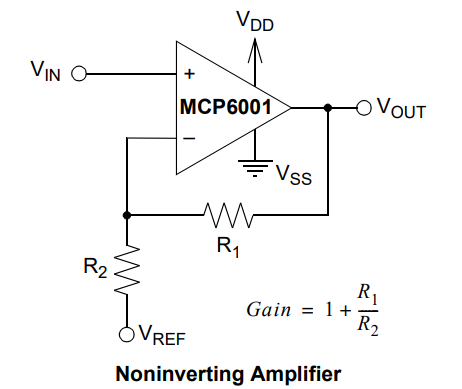

MCP6001 1 MHz，低功耗运算放大器

2022/12/1 13:54:32

浏览次数: 6

MCP6001是一款通用运算放大器，可在1.8至6V工作范围内提供轨对轨输入和输出。该放大器的典型GBWP为1MHz，典型静态电流为100微安。MCP6001有SC-70和SOT-23封装。

产品特点

增益带宽乘积（GBWP）：1 MHz

静态电流：100µA（典型值）

电源电压范围：1.8V至6V

轨对轨输入和输出

扩展温度范围

节省空间的包装产品：SC70、SOT23
