MCP6271 170µA，2 MHz轨对轨运算放大器

2022/12/1 13:59:21
浏览次数: 33

MCP6271 是 Microchip MCP6271/1R/2/3/4/5 系列运算放大器中的一款，该系列采用CMOS 工艺制造，具有 2 MHz 的增益带宽积（GBWP）和 65° 的典型相位裕度。

它支持低至 2.0V 的单电源供电，典型静态电流仅为 170 µA，同时具备轨到轨输入和输出摆幅能力，共模输入电压范围可达 VDD + 300 mV 至 VSS - 300 mV。MCP6271 的工作温度范围为扩展工业级 -40°C 至 +125°C，电源电压范围为 2.0V 至 6.0V，适用于低功耗、高精度模拟信号处理应用。

MCP6271 170µA，2 MHz轨对轨运算放大器

特性

•增益带宽乘积：2 MHz（典型值）

•电源电流：IQ=170µA（典型值）

•电源电压：2.0V至6.0V

•轨对轨输入/输出（I/O）

•扩展温度范围：-40°C至+125°C

应用程序

•汽车

•便携式设备

•光电二极管放大器

•模拟滤波器

•笔记本电脑和PDA

•电池供电系统

可用工具

•SPICE宏模型

•FilterLab®软件

•Mindi™电路设计器和模拟器

•MAPS（微芯片高级零件选择器）

•模拟演示和评估板

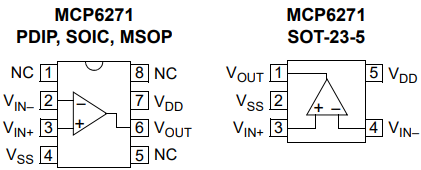

引脚配置信息

MCP6271 170µA，2 MHz轨对轨运算放大器
