SN65LVDS387DGG 16通道LVDS驱动器

2022/12/5 13:33:04
浏览次数: 2

    这一系列4、8和16个差分线路驱动器实现了低压差分信号（LVDS）的电气特性。该信号技术降低了5V差分标准电平（如EIA/TIA-422B）的输出电压电平，以降低功率，提高开关速度，并允许使用3.3V电源轨操作。启用时，16个电流模式驱动器中的任何一个都将向100Ω负载提供247 mV的最小差分输出电压幅值。

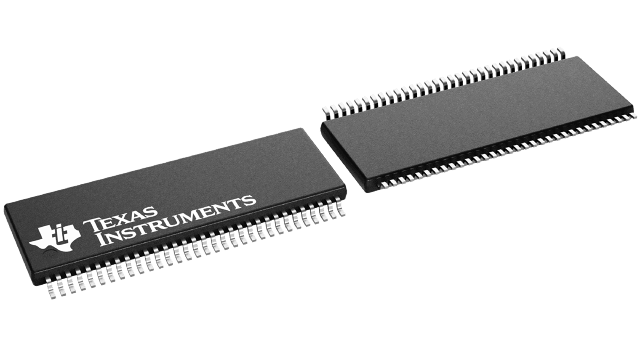

SN65LVDS387DGG 16通道LVDS驱动器


    禁用时，驱动器输出为高阻抗。每个驱动器输入（A）和启用（EN）都有一个内部下拉，当开路时，该下拉将驱动输入至低电平。


    SN65LVDS387、SN65LVDS289和SN65LVDS391设备的工作温度为-40°C至85°C。SN75LVDS387、SN75LVDS289和SN75LVDS391设备的工作温度为0°C至70°C。
在线留言询价
