3.9 GHz RF下变频器

2022/12/7 15:16:42
浏览次数: 4

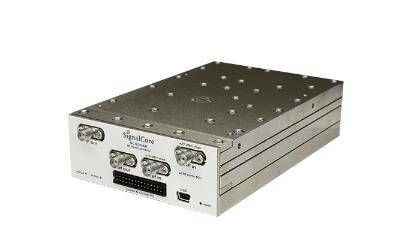

SC5305A和SC5306B是三级超外差式RF下变频器，与单级转换相比，可提供卓越的图像抑制。这两个模块设计用于满足电缆调制解调器测试、软件定义无线电开发和频谱监测等苛刻应用，具有高信噪比动态范围和高无杂散动态范围。使用低噪声线性放大器、低损耗混频器和高性能固态衰减器实现了卓越的无杂散动态范围。

3.9 GHz RF下变频器
在线留言询价
