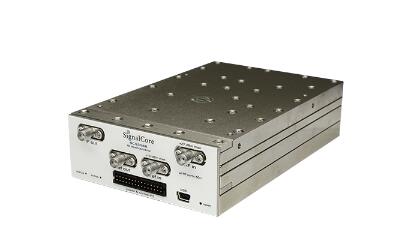

6 GHz双通道信号发生器（信号源）

2022/12/7 15:20:19
浏览次数: 2

SC5505A和SC5506A/B信号源用作多个单级下变频器或双级下变频器的LO源。由于其低杂散含量和低相位噪声，它们是快速DAC和ADC应用的时钟源的理想选择，特别是对于那些需要可变采样率的应用。每个模块的设计目的是与SignalCore IQ调制器和解调器配对。SC5505A和SC5506A/B的紧凑尺寸和仪器级性能使其成为许多现代应用的理想射频源，如无线测试系统、雷达、数字时钟、仪器以及学术和军事应用。

6 GHz双通道信号发生器（信号源）
在线留言询价
