10 GHz信号发生器（信号源）

2022/12/7 15:23:21
浏览次数: 6

10 GHz信号发生器（信号源）

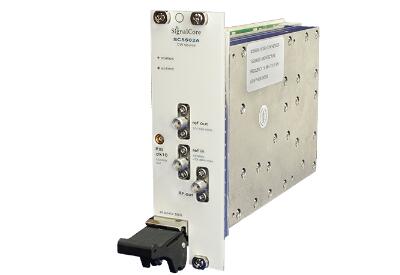

SC5503B和SC5502A信号发生器设计用于满足苛刻的低相位噪声应用。这是通过采用多锁相环结构以及YIG振荡器作为其合成器的核心来实现的。频率精度由板载10MHz温度补偿晶体振荡器（TCXO）提供，如果需要，可以将其锁相到外部参考源。这些RF信号发生器可用作独立的CW信号源或用作频率转换系统（如SignalCore IQ调制器和解调器）的LO源。它们旨在满足许多现代应用的要求，如无线设备测试、软件定义无线电研究、点对点无线电、多信道相干系统以及其他学术和军事计划
在线留言询价
