6 GHz直接IQ调制器

2022/12/7 15:33:20
浏览次数: 5

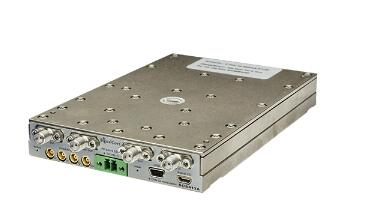

SC5412A和SC5413A是400MHz至6GHz的直接IQ调制器，将模拟同相和正交IF或IQ基带直接上变频为RF。每个模块也可以作为单级上变频器操作。DC耦合的差分IQ对可以由任何双通道基带源驱动，例如双通道任意波形发生器。本地振荡器（LO）由外部源（例如分别为SC5505A或SC5506A）提供，其副本可用于驱动另一个用于相干传输的直接IQ上变频器。


6 GHz直接IQ调制器


无论您是为无线通信测试、软件定义无线电研究、点对点无线电、多信道相干系统或其他学术/军事项目构建系统，SC5412A和SC5413A的高动态范围、低功耗和紧凑的尺寸都能为您的系统架构提供所需的质量和灵活性。
