定向耦合器110067006

2022/12/8 15:32:25
浏览次数: 7

    KRYTAR的定向耦合器专为需要外部调平、精确监控、信号混合或扫频传输和反射测量的系统应用而设计。

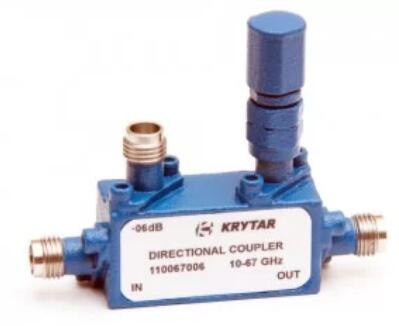

定向耦合器110067006


    KRYTAR的最新添加型号110067006增强了多用途带状线设计的选择，这些设计在10.0至67.0 GHz的宽带频率范围内以单一、紧凑和轻便的封装表现出出色的耦合。


    此外，110067006型提供了优异的性能额定值，包括6 dB、±2.5 dB的标称耦合（相对于输出），以及±0.75 dB至50 GHz和±1.50 dB至67 GHz的频率灵敏度。定向耦合器的插入损耗（包括耦合功率）小于4.40 dB，方向性大于10 dB，最大主线VSWR为1.8。在10-50 GHz时，二次线VSWR为2.0，在50-67 GHz时为2.3。输入功率额定值平均为20 W，峰值为3 kW。110067006型定向耦合器配有行业标准的1.85mm内螺纹连接器。这款小巧的包装尺寸仅为1.30英寸（长）x 0.50英寸（宽）x 0.62英寸（高），重量仅为1.3盎司。工作温度为-54°至85°C。


    KRYTAR的耦合器专为需要外部调平、精确监控、信号混合或扫频传输和反射测量的系统应用而设计。KRYTAR耦合器为许多应用提供解决方案，包括电子战（EW）、商用无线、卫星通信、雷达、信号监测和测量、天线波束形成和EMC测试环境。对于许多空间受限的应用，紧凑的尺寸使KRYTAR定向耦合器成为理想的解决方案。定向耦合器也可以制造成符合脊形军用规格。
