定向耦合器101065013

2022/12/8 15:34:00
浏览次数: 5

    KRYTAR的定向耦合器专为需要外部调平、精确监控、信号混合或扫频传输和反射测量的系统应用而设计。

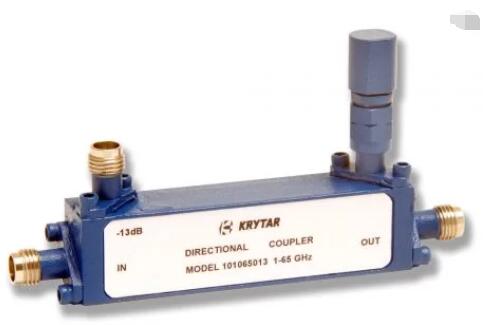

定向耦合器101065013


    KRYTAR的最新添加型号10106503增强了多用途带状线设计的选择，这些设计在1.0至65 GHz的宽带频率范围内以单一、紧凑和轻便的封装表现出出色的耦合。


    此外，型号10106503提供了优良的性能额定值，包括13 dB、±1.5 dB的标称耦合（相对于输出），频率灵敏度为±1.0 dB、1至30 GHz和±2.0 dB、30至65 GHz。定向耦合器的插入损耗（包括耦合功率）小于3.5 dB，方向性>15 dB，1-20 GHz；>10 dB，20-30 GHz；>7.2dB、30-65GHz。VSWR在1-30 GHz时为1.81，在30-65 GHz时为1.9。输入功率额定值平均为20 W，峰值为3 kW。定向耦合器配有行业标准的1.85mm内螺纹连接器。这款小巧的包装尺寸仅为2.50英寸（长）x 0.50英寸（宽）x 0.65英寸（高），重量仅为1.9盎司。工作温度为-54°至85°C。


    KRYTAR的耦合器专为需要外部调平、精确监控、信号混合或扫频传输和反射测量的系统应用而设计。KRYTAR耦合器为许多应用提供解决方案，包括电子战（EW）、商用无线、卫星通信、雷达、信号监测和测量、天线波束形成和EMC测试环境。对于许多空间受限的应用，紧凑的尺寸使KRYTAR定向耦合器成为理想的解决方案。定向耦合器也可以制造成满足严格的军事规范。
在线留言询价
