定向耦合器101050016

2022/12/8 15:54:26
浏览次数: 5

    KRYTAR的定向耦合器专为需要外部调平、精确监控、信号混合或扫频传输和反射测量的系统应用而设计。

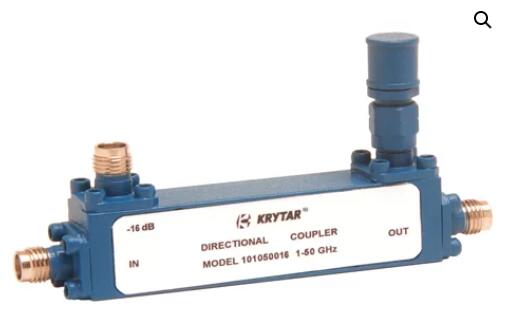

定向耦合器101050016


    KRYTAR的最新添加型号101050016增强了多用途带状线设计的选择，这些设计在单个、紧凑和轻便的封装中在2.0至50 GHz的超宽带频率范围内表现出优异的耦合。


    此外，101050016型提供了优异的性能额定值，包括16.0 dB、±1.5 dB的标称耦合（相对于输出）和±1.5 dB频率灵敏度。定向耦合器的插入损耗（包括耦合功率）小于2.5 dB，方向性大于10 dB，最大VSWR（任何端口）为1.5，平均输入功率为20 W，峰值为3 kW。定向耦合器配有行业标准的2.4-mm SMA母连接器。小巧的包装尺寸仅为2.5英寸（长）x 0.50英寸（宽）x 0.65英寸（高），重量仅为2盎司。工作温度为-54°至85°C。


    KRYTAR的耦合器专为需要外部调平、精确监控、信号混合或扫频传输和反射测量的系统应用而设计。KRYTAR耦合器为许多超宽带应用提供解决方案，包括电子战（EW）、商业无线（包括毫米波、5G、卫星通信、雷达、信号监测和测量、天线波束形成和EMC（电磁兼容性）测试环境）。对于许多空间受限的应用，紧凑的尺寸使KRYTAR定向耦合器成为理想的解决方案。定向耦合器也可以制造成符合脊形军用规格。
在线留言询价
