DAC8741H精密数模转换器 (<=10MSPS)

2022/12/14 14:25:39
浏览次数: 21

DAC8740H 和 DAC8741H (DAC874xH) 是与 HART®、 FOUNDATION 现场总线™和 PROFIBUS PA 兼容的低功耗调制解调器，设计用于工业过程控制和工业自动化应用。

在 HART 模式下，DAC874xH 集成所有必需电路，以作为一个半双工 HART 物理层调制解调器，在从配置或主配置中使用最少的外部过滤组件运行。在 FOUNDATION 现场总线模式下，DAC874xH 集成所有必需电路，以作为兼容半双工 FOUNDATION 现场总线的 H1 控制器和 MAU 运行。

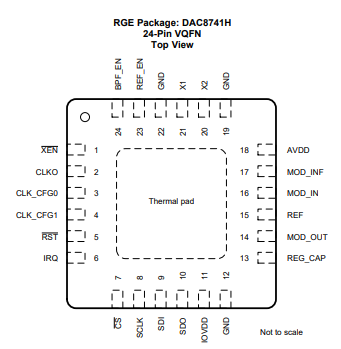

DAC8741H精密数模转换器 (<=10MSPS)

在 HART、FOUNDATION 现场总线或 PROFIBUS PA 模式下，可通过 UART 接口或 SPI 接口接入的集成式 FIFO 传输来自微控制器的数据流。SPI 接口包括一个支持菊链的 SDO 引脚、各种中断以及其他扩展 特性。

布局指南

精确的设计需要仔细的布局，下面的列表提供了一些关于良好布局实践的见解。

使用低ESR陶瓷旁路电容器将所有电源引脚接地。典型的推荐旁路电容为0.1至1μF的陶瓷，带有X7R或NP0电介质。

将电源和参考旁路电容器放置在靠近端子的位置，以尽量减少电感并优化性能。

建议使用高质量的陶瓷型NP0或X7R，因为它在温度范围内具有最佳性能，并且耗散系数非常低。

数字和模拟部分应相对于数字和模拟组件进行适当的放置。模拟和数字电路的分离允许更好的设计和实践，因为它允许更少的耦合到相邻块，并最大限度地减少模拟和数字返回电流之间的相互作用。
