DAC80504精密数模转换器 (<=10MSPS)

2022/12/14 14:28:20
浏览次数: 17

DAC80504、DAC70504 和 DAC60504 (DACx0504) 是引脚兼容系列低功耗、四通道、缓冲电压输出的数模转换器 (DAC)，具有 16、14 和 12 位分辨率。DACx0504 包括一个低漂移 2.5V 内部基准电压，大多数应用中无需使用外部精度 基准. 用户可选增益配置提供 1.25V（增益 = ½）、2.5V（增益 = 1）或 5V（增益 = 2）满量程输出电压。这些器件由 2.7V 至 5.5V 单电源供电，具有指定单调性，并能提供 ±1LSB INL 的高线性度。

通过一个运行时钟速率为 50MHz 的 4 线制串行接口与 DACx0504 通信。VIO 引脚使串行接口可在 1.7V 至 5.5V 电压范围内运行。DACx0504 灵活接口使其能够用于广泛的行业标准微处理器和微控制器。

DACx0504 采用了上电复位电路，上电后可以将 DAC 输出保持在零电平或中间电平，直到在器件中写入一个有效代码。这些器件在 5.5V 时消耗 0.7mA/通道的低电流，因此非常适用于依靠电池供电的设备。每通道断电特性可将器件电流消耗量降低至 15µA。

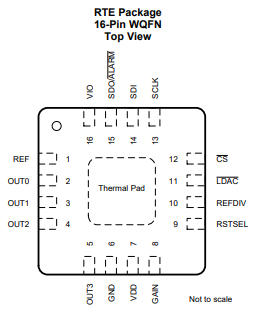

DACx0504 可在 –40°C 至 +125°C 的温度范围内正常运行，采用 3mm × 3mm QFN 小型封装。

DAC80504精密数模转换器 (<=10MSPS)

电源建议

DACx0504在2.7 V至5.5 V的指定VDD电源范围和1.7 V至5.5伏的VIO电源范围内运行。DACx0504不需要特定的电源顺序。

VDD电源必须调节良好且低噪声。开关电源和dc-dc转换器的输出电压上经常出现高频毛刺或尖峰。此外，数字元件可以产生类似的高频尖峰。这种噪声可以很容易地通过电源连接和模拟输出之间的各种路径耦合到DAC输出电压中。

为了进一步减少电源的噪声，包括一个1-μF至10-μF的电容器和0.1μF的旁路电容器。VDD引脚上的电流消耗、短路电流限制和设备的负载电流列在电气特性中。电源必须满足上述电流要求。
