DAC80004具有 1LSB INL/DNL 的超小型、真正 16 位四路电压输出 DAC

2022/12/14 14:33:16
浏览次数: 24

DAC80004/70004/60004 (DACx0004) 分别为 16 位、14 位和 12 位高精度、低功耗、电压输出、四通道数模转换器 (DAC)。DACx0004 器件通过设计可保证单调性，拥有低于 1 LSB（最大值）的出色线性度。DAC 的基准输入在内部通过专用基准缓冲器进行缓冲。

DACx0004 器件配有上电复位电路，用于确保 DAC 输出在零量程或量程中点处上电（具体取决于 POR 引脚的状态）并保持该状态直到器件中写入有效编码为止。这些器件的电流消耗非常低（1mA/通道），是便携式、电池供电类设备的理想选择。这些器件还包含一种掉电特性。该特性可将 5V 电压下的流耗降至 3µA（典型值）。

DACx0004 器件使用一个运行时钟速率高达 50MHz 的通用三线制串口。DACx0004 器件还包含一个 SDO 引脚，该引脚能够以菊花链形式连接多个器件。此接口与标准 SPI™， QSPI™、Microwire 以及数字信号处理器 (DSP) 接口兼容。DACx0004 器件采用易于装配的 14 引脚 TSSOP 封装或超小型 14 引脚 VSON 封装，在 -40°C 至 +125°C 的扩展工业级温度范围内完全额定运行.

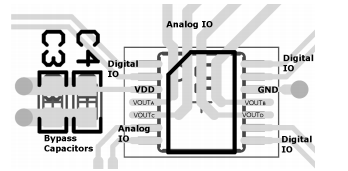

布局指南

精密模拟元件需要精心布局、足够的旁路和干净、调节良好的电源。一般来说，尽可能使数字迹线远离模拟迹线非常重要。

DACx0004通常与数字逻辑、微控制器、微处理器和数字信号处理器紧密结合使用。设计中存在的数字逻辑越多，开关速度越高，就越难防止数字噪声出现在输出端。

由于DACx0004只有一个接地引脚，所有返回电流，包括DAC的数字和模拟返回电流，都必须流过一个点。理想情况下，GND必须直接连接到模拟接地平面。该平面必须与数字组件的接地连接分开，直到它们在系统的电源入口处连接。

与GND连接一样，VDD应连接到与数字逻辑连接分开的5 V电源平面或迹线，直到它们在电源入口点连接为止。建议额外配备1µF至10µF的电容器和0.1µF的旁路电容器。

在某些情况下，可能需要额外的旁路，例如100µF电解电容器，甚至由电感器和电容器组成的Pi滤波器——所有这些都是为了对5V电源进行低通滤波，消除高频噪声而设计的。一般来说，保持数字信号远离模拟信号总是一个好主意。

DAC80004具有 1LSB INL/DNL 的超小型、真正 16 位四路电压输出 DAC
