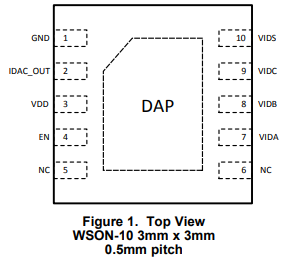

LM10010用于负载稳压点的 6 位 VID 电压编程器

2022/12/14 14:36:34
浏览次数: 5

LM10010是一种精密的数字编程设备，用于控制DC/DC转换器的输出电压。LM10010输出与6位输入字成反比的DC电流。该电流DAC输出连接到调节器的反馈引脚，以便将其输出电压调整到用户设置的期望范围和分辨率。当6位字向上计数时，根据转换器中反馈电阻器的设置将输出电压调整得更高。


LM10010设计用于为VID（电压识别）编程带可调电阻器反馈网络的负载点调节器。
