DAC104S085精密数模转换器 (<=10MSPS)

2022/12/14 14:42:20
浏览次数: 3

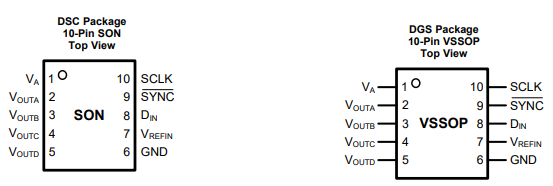

DAC104S085设备是一个功能齐全的通用QUAD 10位电压输出数模转换器（DAC），可在单个2.7V至5.5V电源下工作，在3 V时消耗1.1 mW，在5 V时消耗2.5 mW。DAC104SO85封装在10引脚SON和VSSOP封装中。10引脚SON封装使DAC104S085成为同类产品中最小的QUAD DAC。片上输出放大器允许轨对轨输出摆动，三线串行接口在整个电源电压范围内以高达40 MHz的时钟频率工作。竞争性器件在2.7V至3.6V范围内的电源电压下被限制在25MHz时钟速率。串行接口与标准SPI、QSPI、MICROWIRE和DSP接口兼容。


DAC104S085的基准为所有四个通道提供服务，电压可在1 V和VA之间变化，提供尽可能宽的输出动态范围。DAC104S085具有一个16位输入移位寄存器，用于控制要更新的输出、操作模式、断电条件和二进制输入数据。根据两个操作模式位的设置，可以同时或单独更新所有四个输出。


通电复位电路确保DAC输出通电至零伏，并保持在零伏，直到对设备进行有效写入。断电功能通过三种不同的终端选项将功耗降低到1微瓦以下。


DAC104S085的低功耗和小封装使其成为电池驱动设备的最佳选择。
