DAC7742具有内部基准电压的 16 位、单通道、并行接口

2022/12/14 14:47:20
浏览次数: 2

DAC7742是一个16位数模转换器（DAC），在指定的工作温度范围内提供16位单调性能，并提供+10V低漂移内部参考。设计用于自动测试设备和工业过程控制应用，DAC7742输出摆动可配置在±10V、±5V或+10V范围内。输出配置的灵活性允许DAC7742通过引脚捆扎提供单极和双极操作。DAC7742包括一个高速输出放大器，对于20V满量程变化，最大稳定时间为5µs至±0.003%FSR，仅消耗100mW（典型）功率。

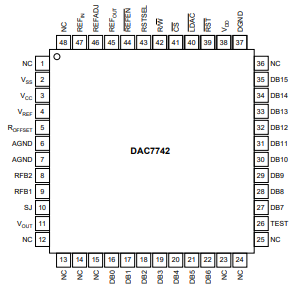

DAC7742具有标准的16位并行接口，具有双重缓冲，允许模拟输出的异步更新，并在更新前读取数据以支持数据完整性验证。用户可编程重置控制允许DAC输出重置为最小刻度（FFFFH）或中等刻度（7FFFH），覆盖DAC寄存器值。DAC7742采用LQFP-48封装，具有三种性能等级，可在-40°C至+85°C的温度范围内工作。
