DAC8531低功耗轨到轨输出 16 位串行输入数模转换器

2022/12/14 14:50:18
浏览次数: 3

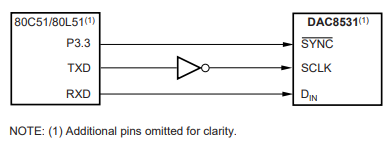

DAC8531是一款低功耗、单路、16位缓冲电压输出数模转换器（DAC）。其片上精密输出放大器允许实现轨间输出摆动。DAC8531使用多功能三线串行接口，可在高达30MHz的时钟频率下工作，并与标准SPI兼容™, QSPI标准™, Microwire公司™, 以及数字信号处理器（DSP）接口。


DAC8531需要外部参考电压来设置DAC的输出范围。DAC8531包含上电复位电路，该电路确保DAC输出在0V下通电，并保持在那里，直到对设备进行有效写入。DAC8531包含一个通过串行接口访问的断电功能，可在5V时将设备的电流消耗降至200nA。


该部件在正常操作中的低功耗使其非常适合便携式电池操作设备。在断电模式下，5V时的功耗为2mW，降至1µW。


DAC8531有MSOP-8和3x3 SON-8（与QFN尺寸相同）两种封装。
