DAC7714四路串行输入 12 位电压输出数模转换器

2022/12/14 14:51:26
浏览次数: 4

DAC7714是一个四路串行输入、12位电压输出数模转换器（DAC），在-40°C至+85°C温度范围内具有保证的12位单调性能。异步复位将所有寄存器清零至中刻度（800H）或零刻度（000H），可通过RESETSEL引脚选择。该设备可以由单个+15V电源供电，也可以由双+15V和-15V电源供电。

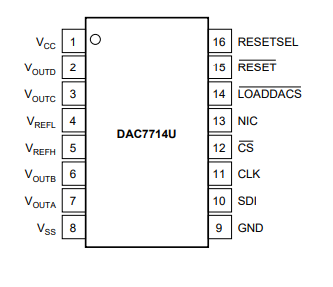

低功耗和小尺寸使DAC7714成为过程控制、数据采集系统和闭环伺服控制的理想选择。该装置采用SO-16封装，可保证在-40°C至+85°C的温度范围内使用。
