DAC7612双路、12 位、串行输入数模转换器

2022/12/14 14:52:37
浏览次数: 5

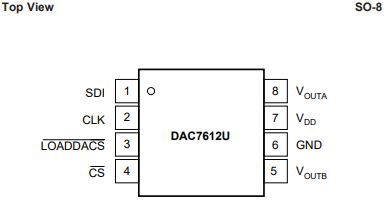

DAC7612是一个双12位数模转换器（DAC），在工业温度范围内具有保证的12位单调性能。它需要一个+5V电源，并包含一个输入移位寄存器、锁存器、2.435V参考、双DAC和高速轨到轨输出放大器。对于满量程步进，每个输出将在7µs内稳定到1 LSB，同时仅消耗3.7mW。


同步串行接口与多种DSP和微控制器兼容。时钟（CLK）、串行数据输入（SDI）、芯片选择（CS）和负载DAC（LOADDACS）构成串行接口。


DAC7612采用8引脚SOIC封装，可在-40°C至+85°C的工业温度范围内完全指定。
