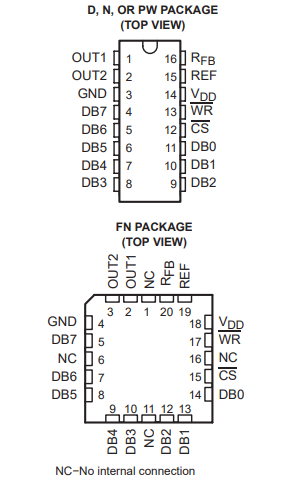

TLC7524精密数模转换器 (<=10MSPS)

2022/12/14 14:57:46
浏览次数: 4

    TLC7254C、TLC7254E和TLC7254I是CMOS、8位数模转换器（DAC），设计用于与最流行的微处理器轻松接口。


    这些器件是8位的，将DAC与输入锁存器相乘，加载周期类似于随机存取存储器的写入周期。对高阶位进行分段可使最高有效位变化期间的毛刺最小化，从而产生最高的毛刺脉冲。该器件提供了1/2 LSB的精度，而不需要薄膜电阻器或激光微调，同时通常功耗小于5mW。


    这些设备具有从5V到15V的单电源操作，可轻松连接到大多数微处理器总线或输出端口。2或4象限乘法使这些设备成为许多微处理器控制增益设置和信号控制应用的理想选择。


    TLC7254C的特点是在0°C至70°C的温度范围内工作。TLC7254I的特点是在-25°C至85°C的温度范围内工作。TLC7254E的特点是在-40°C至85°C的温度范围内工作。
