TPS54672 6A 有源总线终端/DDR 存储器 SWIFT™ 转换器

2022/12/29 16:05:48
浏览次数: 5

作为SWIFT成员™ TPS54672有源总线终端同步PWM转换器集成了所有所需的有源组件。具有所列特征的基板上包括一个真正的高性能电压误差放大器，它在选择输出滤波器L和C组件时具有最大的性能和灵活性；欠压锁定电路，用于防止启动直到输入电压达到3V；用于限制浪涌电流的缓慢启动控制；以及指示有效操作条件的状态输出。

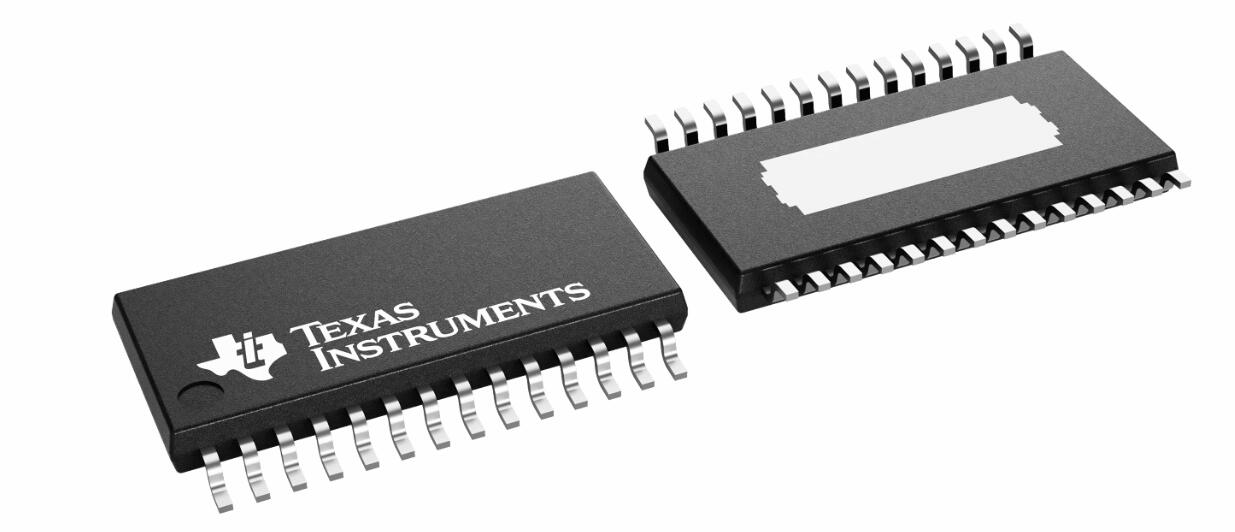

TPS54672 6A 有源总线终端/DDR 存储器 SWIFT™ 转换器


TPS54672可用于热增强型28引脚TSSOP（PWP）PowerPAD™ 它消除了笨重的散热片。TI提供评估模块和SWIFT™ 设计师软件工具，帮助快速实现高性能电源设计，以满足苛刻的设备开发周期。
在线留言询价
