CC2595用于 2.4GHz ISM 频带系统的射频前端发射功率放大器

2022/12/29 16:13:07
浏览次数: 5

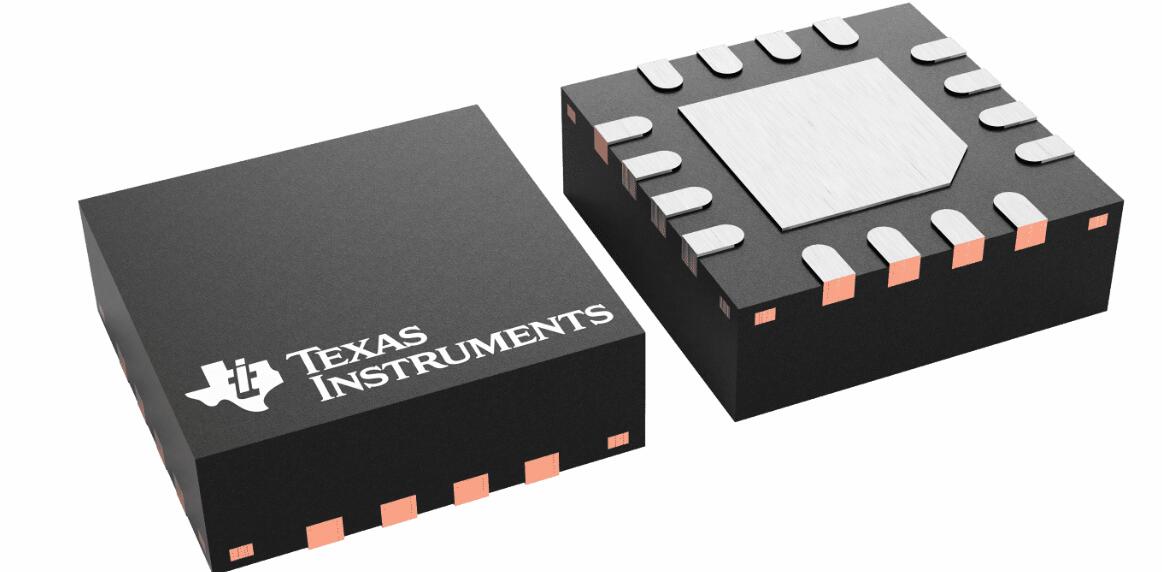

CC2595是一种PA解决方案，可扩展任何Zigbee或蓝牙收发器的范围。它是一款经济高效的高性能射频前端，适用于2.4GHz频段的低功耗和低电压无线应用。如果使用适当的外部部件，其单端RF输入和输出可与任何制造商的收发器兼容。当使用发射/接收（T/R）开关和平衡-不平衡转换器时，它可以与现有和未来的CC24XX和CC25XX收发器产品对接。CC2595通过提供功率放大器以提高输出功率来扩展链路预算。它对高（+20dBm）输出功率非常有效，因此适用于电池供电系统。CC2595包含PA和RF匹配，用于高性能无线应用的简单设计。它封装在一个3×3毫米、16引线QFN封装中，带有裸露的叶片。


CC2595用于 2.4GHz ISM 频带系统的射频前端发射功率放大器
在线留言询价
