TPSM63603E尺寸为4-mm x 6-mm x 1.8-mm，温度范围为-55°C

2023/2/6 11:41:15
浏览次数: 0

TPSM63603E同步降压电源模块是一种高度集成的36-V、3-a DC/DC解决方案，它将功率MOSFET、屏蔽电感器和无源器件结合在增强型HotRod中™ QFN包。该模块具有位于封装角落的VIN和VOUT引脚，用于优化输入和输出电容器布局。模块下方的四个更大的热垫实现了简单的布局和制造过程中的轻松处理。

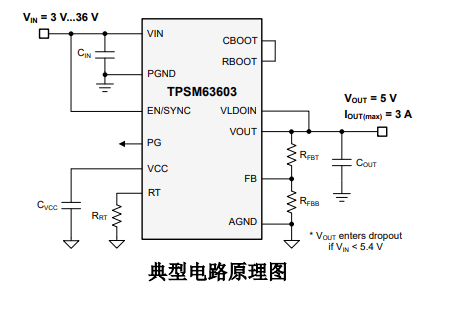

TPSM63603E尺寸为4-mm x 6-mm x 1.8-mm，温度范围为-55°C

TPSM63603E的输出电压为1 V至16 V，设计用于在较小的PCB占地面积内快速轻松地实现低EMI设计。整个解决方案只需要四个外部组件，并从设计过程中消除了磁性和补偿部件的选择。

尽管TPSM63603E模块在空间受限的应用中设计为小尺寸和简单，但它提供了许多稳健性能的特点：具有可调输入电压UVLO滞后特性的精确实现、电阻可编程开关节点转换速率和扩展频谱选项，以改善EMI、集成VCC、自举和输入电容器，以提高可靠性和更高密度，全负载电流范围内的恒定开关频率，以及用于排序、故障保护和输出电压监控的PGOOD指示器。
