LM25149-Q1EVM-2100同步降压DC/DC控制器评估模块

2023/2/6 13:54:25
浏览次数: 6

LM25149-Q1EVM-2100高密度评估模块（EVM）旨在展示LM25149Q1高性能汽车同步降压DC/DC降压控制器的性能。它在5.5 V至36 V的宽输入电压范围内工作，以提供固定的5 V输出，具有优于1%的设定值精度和高达8 a的输出电流。LM25149-Q1具有先进的EMI性能和超低的IQ。故障条件下的调节器功能包括：欠压锁定、内部软启动、打嗝模式过电流保护和热关机。还提供漏极开路PGOOD指示器和同步输入/同步输出功能。

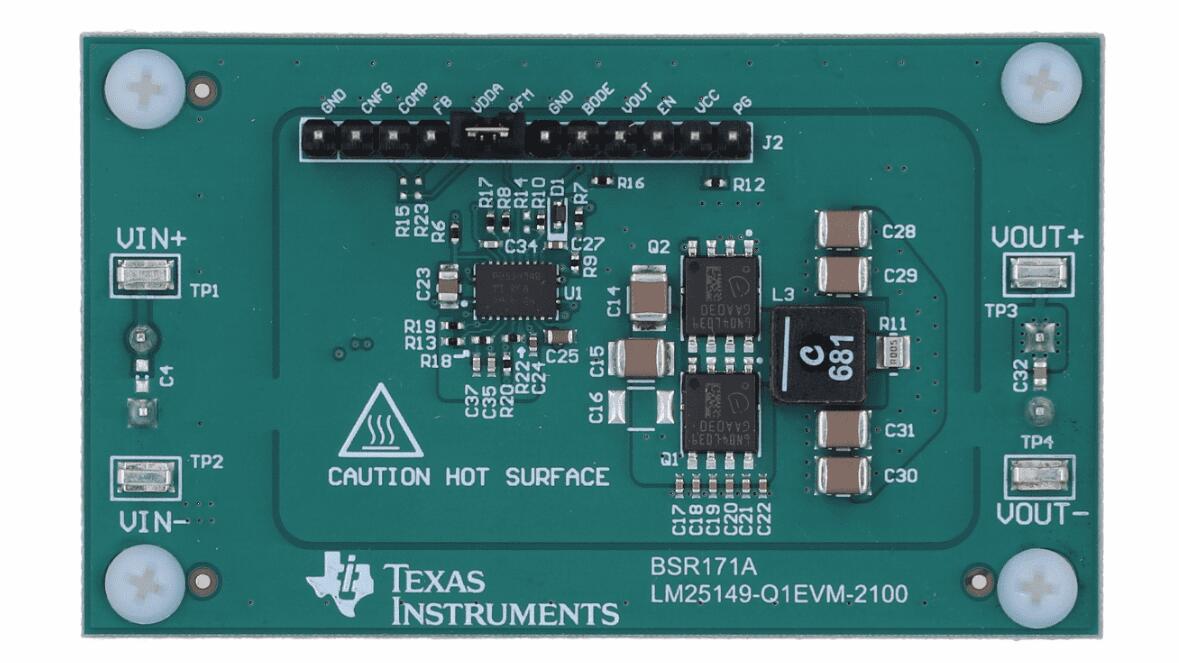

LM25149-Q1EVM-2100同步降压DC/DC控制器评估模块

LM25149-Q1EVM-2100同步降压DC/DC控制器评估模块

LM25149-Q1EVM-2100同步降压DC/DC控制器评估模块


特征


5.5V至36-V输入电压范围


5V输出电压，1%设定值精度


额定负载电流为8 A


超低智商


双随机扩展频谱和有源EMI滤波，用于提前缓解EMI


完全组装、测试和验证的PCB布局，占地面积小
在线留言询价
