MMW9012K 26.5 GHz–29.5 GHz 4通道双极化模拟波束成形集成电路

2023/2/6 15:59:48
浏览次数: 3

MMW9012K是一款高度集成的5G 4通道双极化模拟波束成形IC，通过高速SPI总线或LVDS链路进行数字控制。MMW9012K具有8位相位和增益分辨率。每个通道由一个发送链(TX)和一个接收链(RX)组成。TX和RX链均具有缓冲器、移相器和可变增益放大器(VGA)。片上功率检测器可在TX模式下测量所有天线端口的功率电平。数字接口控制所有MMW9012K功能寄存器。MMW9012K采用非常小的FO-WLPBGA封装，尺寸为6.5 mm x 6.1 mm x 0.56 mm，带有182个凸起。

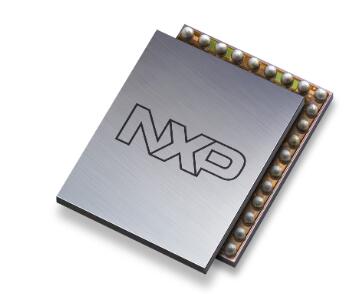

MMW9012K 26.5 GHz–29.5 GHz 4通道双极化模拟波束成形集成电路
在线留言询价
