WLAN7001C WLAN 5GHz前端IC

2023/2/6 16:05:08
浏览次数: 4

    WLAN7001C是用于802.11a/n/ac WLAN标准的全集成RF前端MMIC，信道带宽高达80MHz。它包括一个低噪声放大器，一个TDD操作所需的单极双掷开关。WLAN7001C还包括覆盖整个ISM频带的Tx功率放大器和集成功率检测器。

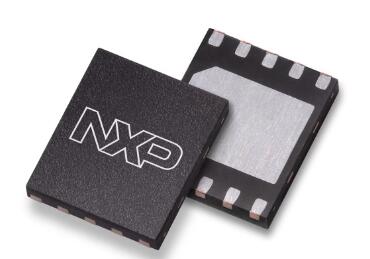

WLAN7001C WLAN 5GHz前端IC


    WLAN7001C集成了谐波和共存滤波。WLAN7001C具有用于高功率信号处理的Rx旁路模式和用于低功率电平的PA功率效率优化的低功率Tx模式。采用NXP半导体的QUBiC第八代SiGe:C技术制造。WLAN7001C提供了一流的噪声系数、线性度和功率效率，以及具有良好工艺稳定性的低插入损耗CMOS开关。


    WLAN7001C的占地面积为1.7 mm×2.0 mm，采用厚度为300μm的HX2SON10封装。


    该器件匹配50Ω，集成了谐波和带外滤波，最大限度地减少了应用中的布局面积。
在线留言询价
