WLAN7202C 5 GHz-7 GHz Wi-Fi®6E前端IC

2023/2/6 16:13:20

浏览次数: 4

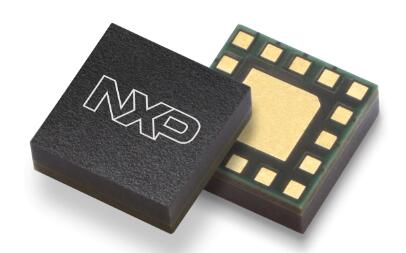

WLAN7202C是一款WLAN射频前端IC，采用2 mm x 2 mm HWFLGA16封装。

WLAN7202C专为Wi-Fi 6E应用而设计。它包括带有对数功率检测器的功率放大器、低噪声接收放大器（LNA）和单刀双掷（SPDT）开关。

WLAN7202C还包括用于发射和接收信道的共存滤波器。

该器件匹配50Ω，集成了谐波和带外滤波，最大限度地减少了应用中的布局面积。
