WLAN7207H 2.4 GHz Wi-Fi® 6前端IC

2023/2/6 16:15:00

浏览次数: 4

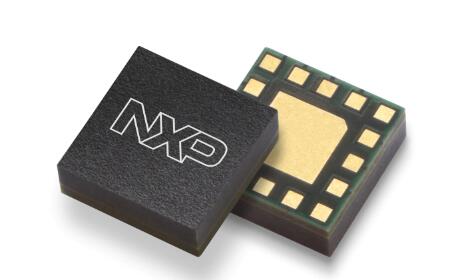

WLAN7207H是一款WLAN 2.4 GHz射频前端IC，采用2.4 mm x 2.0 mm HFCPLGA18封装。

WLAN7207H设备专为Wi-Fi 6应用而设计。

它包括一个带有定向耦合器的发射放大器、一个低噪声接收放大器和一个带有蓝牙通道的发射/接收开关。功率放大器支持3种不同的TX增益模式，以提高功率效率。

该设备与50Ω匹配，并集成了谐波和带外滤波，可最大程度地减少外部组件数量。

WLAN7207C 5 GHz-7 GHz Wi-Fi® 6E前端IC

特征

完全集成2.4 GHz Wi-Fi 6 FEIC，具有高线性度和低功耗模式

高功率

无需外部匹配组件

交流耦合射频端口，ANT端口和BT端口除外（片上ESD线圈）

有3种Tx操作模式，可灵活适应电源效率

集成BT PA

集成定向耦合器

对所有引脚提供ESD保护

人体模型(HBM)符合ANSI/ESDA/JEDEC标准JS-001，电压超过2 kV

充电设备模型(CDM)符合ANSI/ESDA/JEDEC标准JS-002，电压超过500 V

符合RoHS规范

支持Wi-Fi 6

智能手机、平板电脑、上网本和其他便携式计算设备

嵌入式系统的模块应用
