HMC470ALP3ETR 0.1 GHz至3 GHz，1 dB LSB、5位，GaAs数字衰减器

2023/2/9 11:30:33

浏览次数: 1

HMC470A是一款5位数字衰减器，以1 dB步长提供31 dB的衰减控制范围。

HMC470A在100 MHz至3 GHz的指定频率范围内提供出色的衰减精度和高输入线性度。不过，该数字衰减器具有用于外部交流接地电容的ACG引脚，可将工作频率扩展至低于100 MHz。

HMC470A采用3 V至5 V单正电源供电，通过集成片内驱动器提供CMOS/TTL兼容并行控制接口。该器件采用符合RoHS标准的紧凑型3 mm × 3 mm LFCSP封装。

常见应用

蜂窝基础设施

微波无线电和甚小孔径终端(VSAT)

测试设备和传感器

IF和RF设计

HMC470ALP3ETR 0.1 GHz至3 GHz，1 dB LSB、5位，GaAs数字衰减器

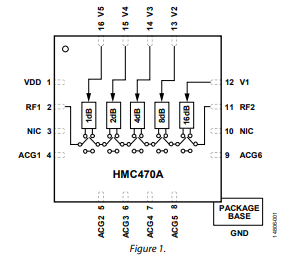

引脚配置图
