AD9643BCPZ-250双通道模数转换器(ADC)的定义及应用领域分析

2023/2/13 16:34:37
浏览次数: 5

AD9643是一款双通道、14位、采样速率最高达250 MSPS的模数转换器(ADC)，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

这款双通道ADC采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

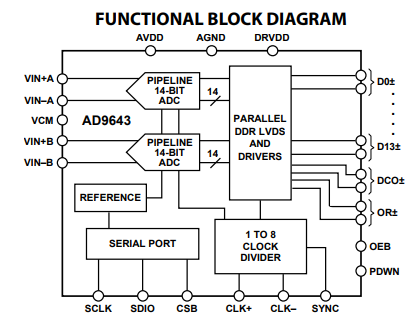

AD9643BCPZ-250双通道模数转换器(ADC)的定义及应用领域分析

ADC输出数据直接路由至两个外部14位LVDS输出端口，格式化为交错式或通道复用式。需要时，灵活的关断选项可以明显降低功耗。设置与控制编程利用三线式SPI兼容型串行接口来完成。

AD9643采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

那么，AD9643BCPZ-250双通道模数转换器常被应用于哪些领域中？

通信

分集无线电系统

多模数字接收机（3G）TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE

I/Q解调系统

智能天线系统

通用软件无线电

超声波设备

宽带数据应用

以上就是关于AD9643BCPZ-250双通道模数转换器的概述及应用领域分析，如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
