PE8001-P偏置检波器，SMA，正极视频输出， 500 MHz ~1 GHz

2023/2/15 15:27:04
浏览次数: 4

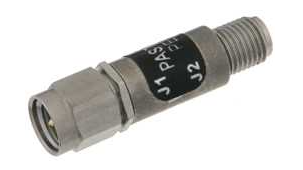

Pasternack偏置探测器PE8001-P是我们大量现货RF、微波和毫米波组件的一部分，可供购买。该偏置检测器由SMA公连接器至SMA母连接器制造。我们的SMA偏置探测器的最小频率为500MHz，最大频率为1GHz。


PE8001-P偏置检波器，SMA，正极视频输出， 500 MHz ~1 GHz


该SMA同轴射频探测器的最大输入功率为23 dBm，视频电容为100 pF。PE8001-P同轴SMA探测器是Pasternack提供的40000多个射频、微波和毫米波组件之一。我们的偏置探测器可以与Pasternack的其他库存射频部件在同一天在全球范围内购买和运输。
