   多级放大器噪声系数的计算

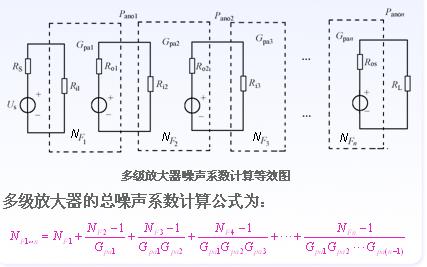

 多级放大器的总噪声系数计算公式为：

多级放大器噪声系数的计算

    从上式可以看出, 当网络的额定功率增益远大于1时, 系统的总噪声系数主要取决于第一级的噪声系数。 越是后面的网络, 对噪声系数的影响就越小, 这是因为越到后级信号的功率越大, 后面网络内部噪声对信噪比的影响就不大了。 因此, 对第一级来说, 不但希望噪声系数小, 也希望增益大, 以便减小后级噪声的影响。
