AFE79-LMH9-EVM 带有源平衡-非平衡变压器

2023/2/17 15:58:28
浏览次数: 2

AFE79-LMH9-EVM 评估模块 (EVM) 是一款用于评估 AFE79xx 系列集成射频采样收发器性能的电路板，该收发器可与 LMH9xxx 系列有源平衡-非平衡变压器进行连接。AFE79-LMH9-EVM 展示了 AFE7920、LMH9126、LMH9226、LMH9135 和 LMH9235。该器件完全符合下一代 5G 大规模 MIMO 有源天线系统的要求，同时可与收发器输出端相连，并驱动功率放大器 (PA) 输入端。为了轻松连接 50Ω 测试设备，默认情况下，该电路板设置为 100Ω 差分输入和 50Ω 单端输出。此 EVM 可随时通过板载连接器与 +3.3V 电源、信号源和测试仪表相连。

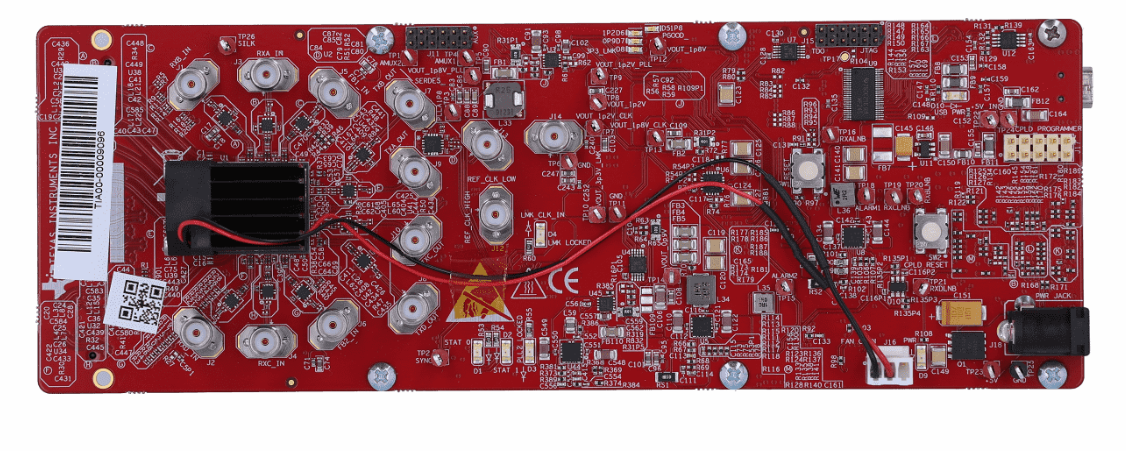

AFE79-LMH9-EVM 带有源平衡-非平衡变压器

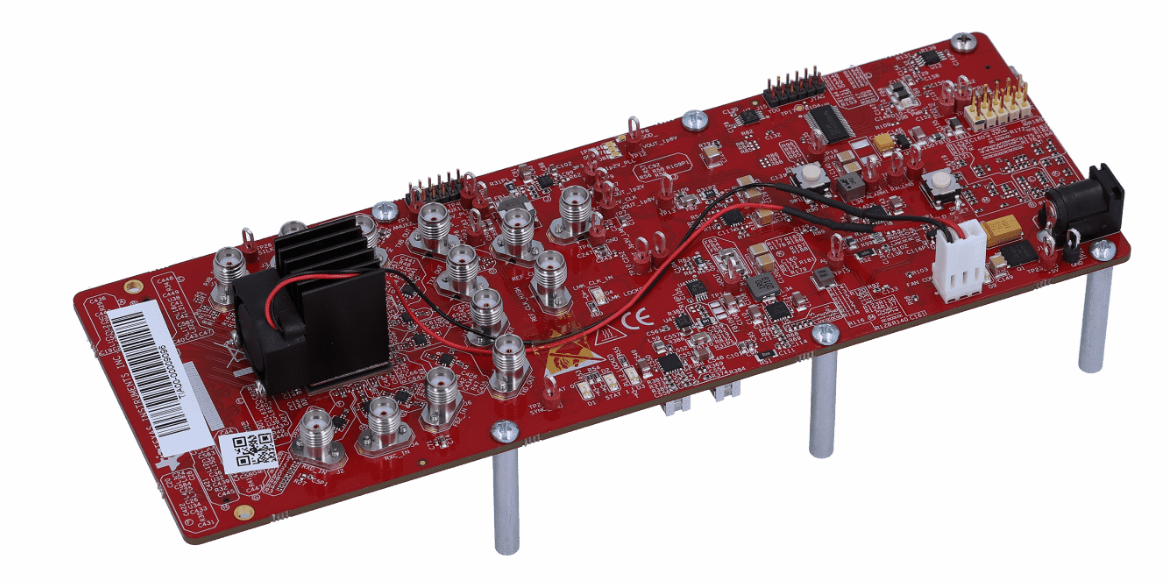

AFE79-LMH9-EVM 带有源平衡-非平衡变压器


特性

+3.3V 单电源供电

专为差分 100Ω 输入和单端 50Ω 输出匹配接口而设计

可通过板载 SMA 连接器轻松连接到输入端和输出端

借助跳线连接器，电路板可提供断电选项
