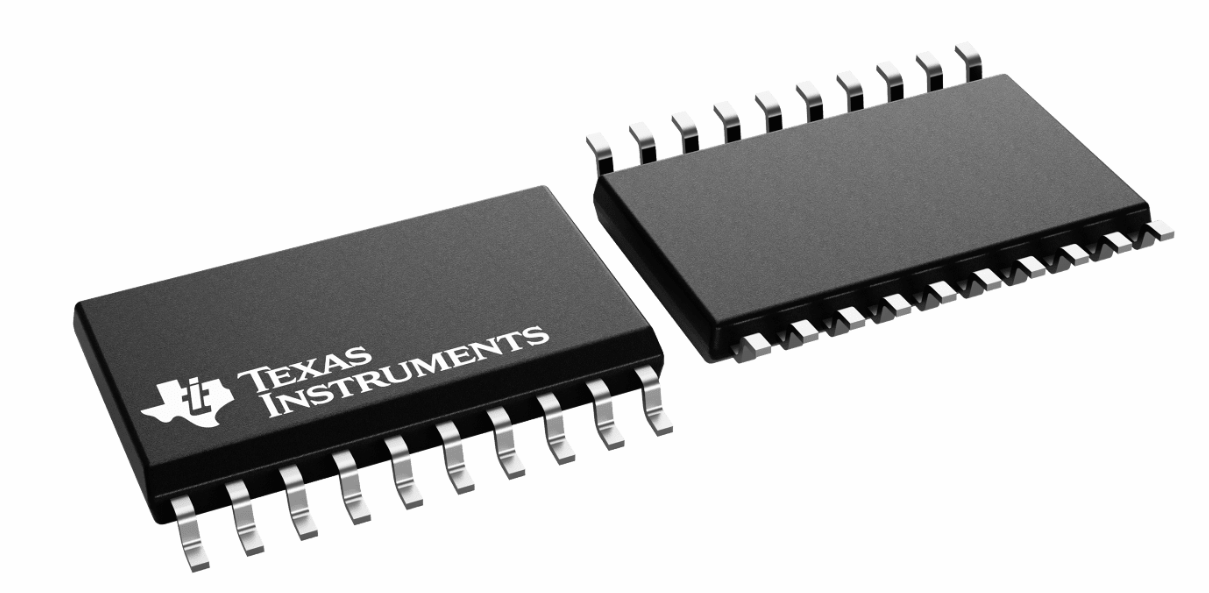

SN74LVC244A具有三态输出的 8 通道、1.65V 至 3.6V 缓冲器

2023/2/17 16:08:40

浏览次数: 6

工作电压范围为 1.65V 至 3.6V

输入电压高达 5.5V

额定工作温度范围为 –40°C 至 +85°C 以及 –40°C 至 +125°C

3.3V 时 tpd 最大值为 5.9ns

VOLP（输出接地反弹）典型值小于 0.8V（VCC = 3.3V、TA = 25°C 时）

VOHV（输出 VOH 下冲）典型值大于 2V（VCC = 3.3V、TA = 25°C 时）

所有端口均支持混合模式信号运行（5V 输入或输出电压，具有 3.3V VCC）

Ioff 支持带电插入、局部关断模式和后驱动保护

可作为下行转换器，将最高 5.5V 的输入电压下行{26}转换至 VCC 电平

采用超小型逻辑 QFN 封装（最大高度为 0.5mm）

闩锁性能超过 250mA，{29}符合 JESD 17 规范

ESD 保护性能超过 JESD 22 规范要求

2000V 人体放电模型

1000V 充电器件模型
