ltc3406-1.2 采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器

2023/2/17 16:37:30
浏览次数: 4

LTC®3406-1.2 是一款高效率、单片式、同步降压型稳压器，其采用了一种恒定频率、电流模式架构。操作期间的电源电流仅为 20μA，并在停机模式中降至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3406-1.2 非常适合由单节锂离子电池供电的应用。100% 占空比提供了低压差操作，从而可延长便携式系统中的电池使用寿命。自动突发模式 (Burst Mode®) 操作进一步提高了轻负载条件下的效率。

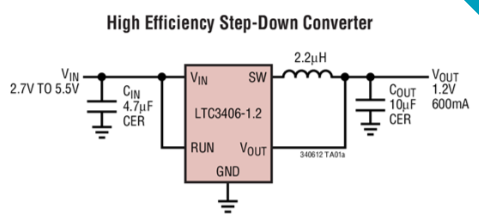

ltc3406-1.2 采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器


开关频率在内部设定为 1.5MHz，因而允许使用小的表面贴装型电感器和电容器。内部同步开关提高了效率并免除了增设外部肖特基二极管的需要。LTC3406-1.2 采用外形扁平 (仅高 1mm) 的 ThinSOT 封装。
